压差报警器作用：

   除尘器压差报警装置是用来监测除尘器内进风口和出风口产生的压差值。能 避免除尘器内的布袋堵塞，如果压差值过高一定要及时清理除尘内的布袋火灾及的发生。

压差报警器的优点。

   本差报警器具有可以直观地显示布袋除尘器内的布袋阻塞情况和布袋除尘器的工作状态，确保布袋除尘器安 全稳定运行，不需要工作人员登高近距离观察。

   除尘器风管口风压差监测报警仪使用方便。适用于各种干燥性无腐蚀性气体压力或差压的测量，测量精度高。经 温度补尝，放大外理，转换成4-20mA标 准信号，与工业计算机或集散系 统接口，系 统应用：本系 统可用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的环保除尘报警保护系 统中，实现对除尘系 统的稳定运行提供基础的数据支撑，对除尘系 统运行过程中出现的异常信息进行报警处理，提高了除尘设备的运行效率，保障了除尘系 的安 全稳定运行，以达到环保除尘目的。

除尘箱压差报警装置是用来监测除尘箱内进风口和出风口产生的压差值。能有效的避免除尘箱内的布袋堵塞，如果压差值过高一定要及时清理除尘内的布袋火灾及的发生。

以布袋除尘器为例：当布袋除尘器的压差越大就证明阻力越大，阻力越大风机的出力就得变大，能耗就得增加，长时间高风量输出会导致风机故障。但关键的是压差越大，证明除尘器有滤袋糊袋，小范围糊袋还强点，如果大范围糊袋，引风机又在那高峰值输出，长时间下去容易将除尘器吸瘪，而且也会严重影响锅炉的负荷。建议尽查压差变大原因，避免机组MFT。应检查布袋除尘器的清灰系 统是不是有问题，布袋是不是糊袋。

技术规格：

测量介质：干燥，洁净无腐蚀性气体；

压力形式：表压，压差；采用美国进口差压芯体，精度高稳定性好，具有零点，满量程补偿，温度补偿；

量程：0-±100pa/0-±10,000pa；（可根据行业要求定制量程，±1000帕。±10帕，0-5000帕等均可定制）

输入电压： 220VAC (16~36VDC需定制)；

精度： ±0.5% FS/1.0% (标 准型), ±0.25% FS型)；

长期稳定性能：0.1%FS/年；

输出信号：1路开关量 (标配1路声光报警仪+1路电源指示灯/开关)可加选4-20mA. 0-5V、0-10v输出或RS485

通讯接口；LED双行4位数字显示，可显示测量值，峰值，报警设定值，报警值一键加减；手动按键压差零点校准；

过载能力： 200%FS·ABS工业塑料外壳， IP65防护等级；

补偿温度：-10-70℃ 环境温度：常温(-10-70℃)

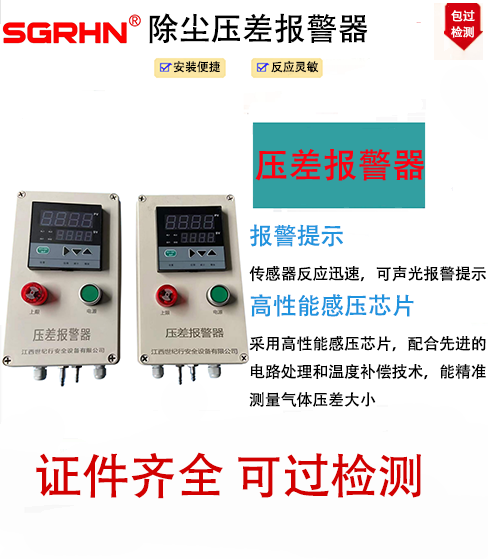

防爆型压差报警器主要由两部分组成：
1）数字显示屏
2）风压差传感器
该产品采用美国进口风压测量芯体，双行4位数字显示，分别显示实测差压值和控制输出差压值（用户可自由设定）；带电源指示灯（电源开关按钮），带声光报警器。
产品优点：
本压差报警器具有可以直观地显示布袋除尘器内的布袋阻塞情况和布袋除尘器的工作状态，确保布袋除尘器安 全稳定运行，不需要工作人员登高近距离观察。
使用方便。适用于各种干燥性无腐蚀性气体压力或差压的测量，测量精度高。经精密温度补尝，放大外理，转换成4-20mA标 准信号，与工业计算机或集散系统接口。

使用说明：

压差报警器采用进口 感压芯片，配合先 进的电路处理和温度补偿技术，能精 准测量气体压差大小。具有灵敏度高、精度高、抗过载能力强、抗干扰能力强、长 期稳定可 靠等优点。

1.接线说明：

压差报警器内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。

2.面板说明：

如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警器报警。压差报警器有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。

压差报警器上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警器报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。

3.安装方法：

1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。

2.挂脚安装，报警器配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。

4.安装注意事项：

1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。

2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免异物进入接压口。
