产品描述:

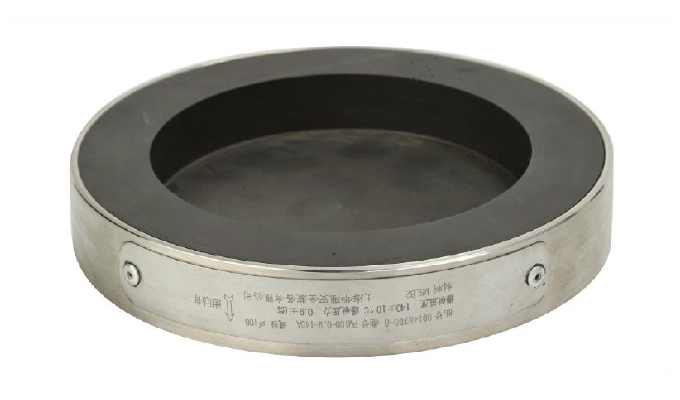

石墨爆破片装置是以石墨材料为基体的爆破片装置。爆破片受压后由弯曲或剪切而破坏。

技术特性:

• 石墨爆破片耐腐蚀性能好，适用于各种腐蚀性较强的介质

• 带托架可以承受背压

• 最大工作压力可达最小爆破压力的80%

• 爆破时产生碎片，不能与安全阀串联使用。应在爆破片装置的泄放侧，采取预防措施，防止爆破片爆破后的碎片对人身及设备造成危害

• 最高使用温度不大于200C

• 可单独安装在法兰之间，也可与夹持器配套使用

• 产品铭牌有TS标识

• 尺寸DN25~DN500mm

• 产品概述

  石墨爆破片是由树脂浸渍，可耐受高腐蚀的爆破片。




  爆破允差 /（GB567-2012）




  标定爆破压力 bar	＜0.5	≥0.5~＜3	≥3
  爆破允差	±25%	±15%	±10%

  * 爆破允差是爆破片所标记爆破压力的最大预期变化

  规格参数

  尺寸		爆破压力范围
  NPS [in]	DN [mm]	psig		barg
  		min,	max,	min,	max,
  1"	25	58	725	4	50
  1.25"	32	58	725	4	50
  1.5"	40	36.25	580	2.5	40
  2"	50	29	435	2	30
  2.5"	65	21.75	261	1.5	18
  3"	80	14.5	261	1	18
  4"	100	11.6	261	0.8	18
  5"	125	7.25	261	0.5	18
  6"	150	5.8	261	0.4	18
  8"	200	4.35	116	0.3	8
  10"	250	4.35	116	0.3	8
  12"	300	3.625	87	0.25	6
  14"	350	3.625	72.5	0.25	5
  16"	400	2.9	72.5	0.2	5
  最高使用温度		200℃
