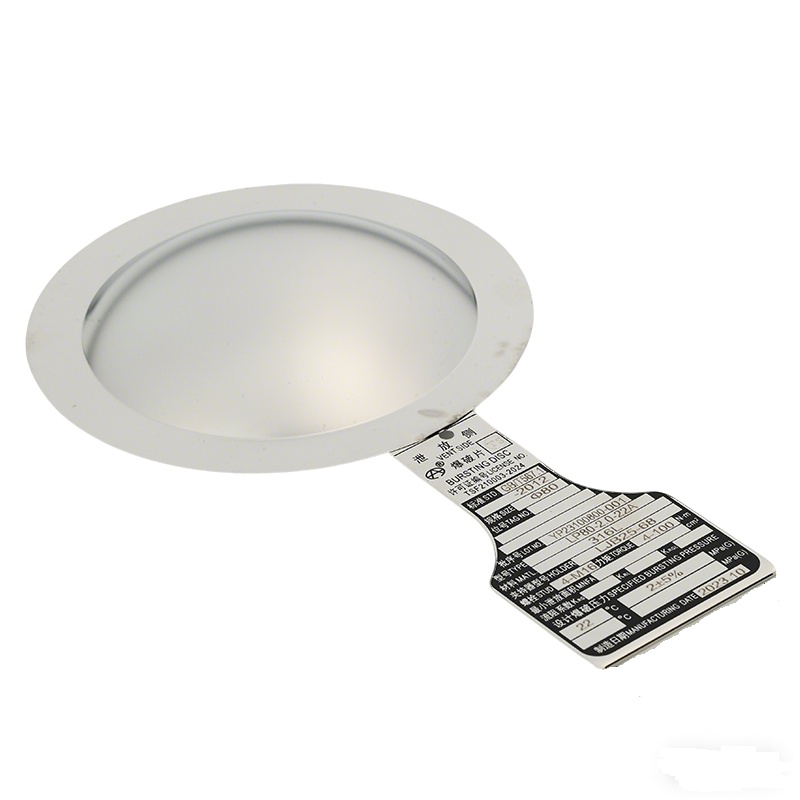

LP型爆破片（正拱普通型）
LP型爆破片（正拱普通型）
LP型爆破片（正拱普通型）
￥760.00
- 产品详情
- 产品参数
爆破片为单层预拱金属膜片，凹面接触介质，超压时拱面壁厚被拉伸减薄而破坏，从而泄放压力。爆破压力由爆破片本身材料的抗拉强度决定。
产品特性(Features):
1.最大工作压力可达最小允许爆破压力的的70%。
2.爆破后有碎片，不推荐和安全阀串联使用。
3.带托架可以承受背压。
4.压力范围受材料本身抗拉强度的限制较大。
5.温度效应明显。温度升高，爆破压力会明显下降。
| 产品类型 | 正拱普通型爆破片 LP |
| 泄压方向 | |
| 动作机理 | 拉伸 |
| 泄放口径范围（mm） | 5～500 |
| 常温爆破压力范围（MPa） | 0.1～50 |
| 适用介质 | 气相、液相 |
| 串联安全阀 | 否 |
| 抗压力疲劳能力 | 差 |
| 注意事项 | 真空工况需提出 |
可选项
LP-V 背压托架。背压托架安装在爆破片的入囗侧，并允许爆破片支持完全真空。
LP-L 氟塑料内衬 / 涂层。可根据需要提供腐蚀性介质保护。
LP-R 保护环。保护精密材料，并在不提供背压托架时提供稳定性。
爆破允差 /（GB567-2012）
| 标定爆破压力 bar | ≥0.01~＜0.1 | ≥0.1~＜1 | ≥1~＜3 | ≥3~＜1000 | ≥1000~＜5000 |
| 爆破允差 | ±50% | ±25% | ±0.015MPa | ±5% | ±4% |
规格参数
| 尺寸 | 镍 | 蒙乃尔 | |||||||
| NPS [in] | DN [mm] | psig | barg | psig | barg | ||||
| min, | max, | min, | max, | min, | max, | min, | max, | ||
| 1" | 25 | 290 | 3770 | 20 | 260 | 362.5 | 3770 | 25 | 260 |
| 1.25" | 32 | 232 | 3770 | 16 | 260 | 275.5 | 3770 | 19 | 260 |
| 1.5" | 40 | 159.5 | 3045 | 11 | 210 | 232 | 3045 | 16 | 210 |
| 2" | 50 | 145 | 2755 | 10 | 190 | 203 | 2755 | 14 | 190 |
| 2.5" | 65 | 101.5 | 2088 | 7 | 144 | 145 | 2088 | 10 | 144 |
| 3" | 80 | 94.25 | 1870.5 | 6.5 | 129 | 137.75 | 1870.5 | 9.5 | 129 |
| 4" | 100 | 72.5 | 1421 | 5 | 98 | 101.5 | 1421 | 7 | 98 |
| 最高使用温度 | 400℃ | 430℃ | |||||||
| 尺寸 | 因康镍 | 不锈钢 | |||||||
| NPS [in] | DN [mm] | psig | barg | psig | barg | ||||
| min, | max, | min, | max, | min, | max, | min, | max, | ||
| 1" | 25 | 391.5 | 3770 | 27 | 260 | 391.5 | 3770 | 27 | 260 |
| 1.25" | 32 | 304.5 | 3770 | 21 | 260 | 304.5 | 3770 | 21 | 260 |
| 1.5" | 40 | 246.5 | 3045 | 17 | 210 | 246.5 | 3045 | 17 | 210 |
| 2" | 50 | 217.5 | 2755 | 15 | 190 | 217.5 | 2755 | 15 | 190 |
| 2.5" | 65 | 159.5 | 2088 | 11 | 144 | 159.5 | 2088 | 11 | 144 |
| 3" | 80 | 145 | 1870.5 | 10 | 129 | 145 | 1870.5 | 10 | 129 |
| 4" | 100 | 116 | 1421 | 8 | 98 | 116 | 1421 | 8 | 98 |
| 最高使用温度 | 480℃ | 400℃ | |||||||
材质
CS/304
颜色
银色
品牌
世纪行
型号
LP
主体材质
碳钢/不锈钢
价格
￥760.00
