PC型爆破片（平板带槽型爆破片）
PC型爆破片（平板带槽型爆破片）
PC型爆破片（平板带槽型爆破片）
￥540.00
- 产品详情
- 产品参数
产品描述:

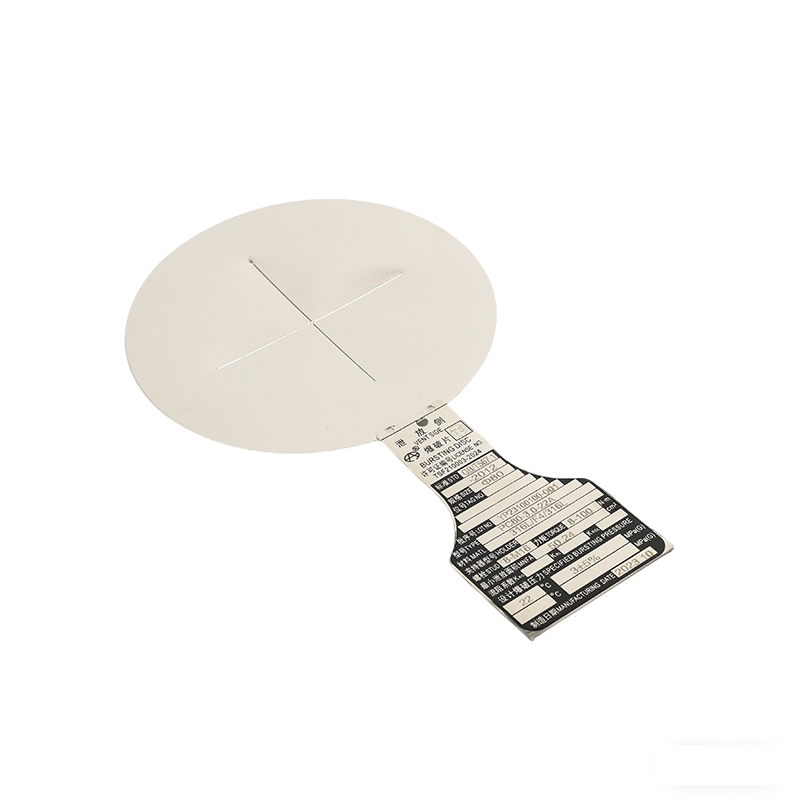

爆破片为单层平板形膜片，刻有削弱强度的十字槽或环形槽，超压时从刻槽处拉伸破坏。
爆破片平面上加工带有“十”字形减弱槽，当被保护承压系统超压时，爆破片沿槽拉伸，发生塑性变形，最终在设定的压力拉伸破环泄放压力，从而保护承压设备。
参数特点
适用于气体、粉尘介质
适用于中、低压工况
最大工作压力可达最小爆破压力的50%
抗疲劳性能差，背压和全真空工况时需加托架
爆破后有碎片，不能与安全阀串联使用
产品主要型式有：
1、平板带槽型爆破片PC与夹持器PJ配套使用。
2、平板带槽型爆破片PC可与法兰直接对夹，爆破片可根据法兰连接尺寸制作螺栓孔，膜片正反面佩带无石棉垫片，可保证密封。
产品型号及代号 | 平板带槽型爆破片PC |
常用爆破片材料 | 奥氏体不锈钢、铝 |
密封膜 | PTFE、铝膜 |
泄放尺寸范围 | DN 32~DN 800 |
常温爆破压力范围 | 0.015– 1MPaG(和材料、直径有关) |
误差 | ±5%~ ±50% |
工作温度 | 最高耐温400°C |
操作比 | 50% |
夹持器 | 碳钢、奥氏体不锈钢（也可系统法兰夹持） |
碎片 | 有 |
和安全阀配套使用 | 不推荐 |
可否引起撞击火花 | 否 |
选用时应注意 | 爆破片为平板型，抗疲劳性较差，一般适用于特殊场合 |
材质
CS/304
颜色
银色
品牌
世纪行
型号
PC
主体材质
碳钢/不锈钢
价格
￥540.00
